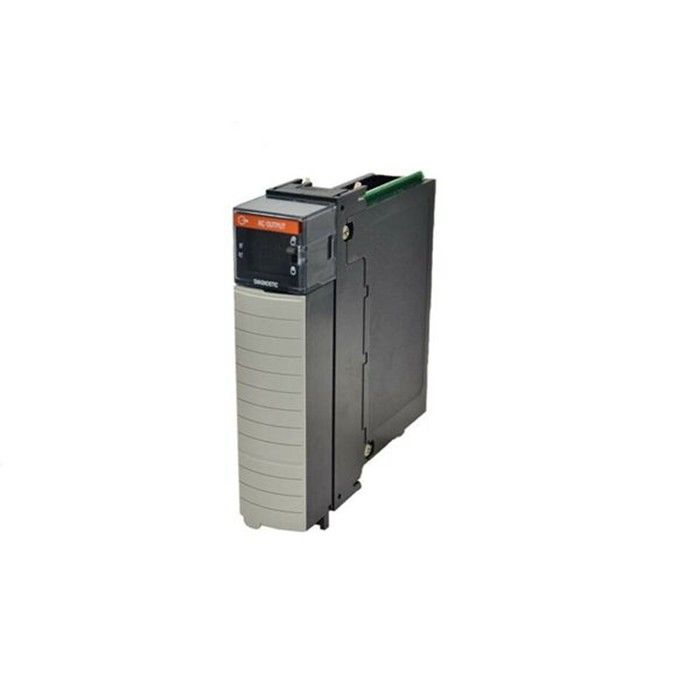

MVI56E-MNET는 프로소프트 테크놀로지가 개발한 특화된 모드버스 통신 모듈로, 앨런-브래들리 컨트롤로직스 프로그래밍 가능한 논리 컨트롤러 (PLC) 와 원활한 통합을 위해 설계되었습니다.그것은 ControlLogix 시스템과 Modbus가 가능한 장치 사이의 신뢰할 수있는 데이터 교환을 가능하게합니다., 다른 산업 통신 프로토콜 사이의 격차를 줄입니다.
- 브랜드: 프로소프트 기술
- 제품 시리즈: MVI56E (ControlLogix를 위한 향상된 통신 모듈)
- 형태 요인: 17 슬롯 컨트롤 로직스 차시 호환, 앨런 브래들리 modular 설계 표준을 따라
- 전력 요구: 컨트롤 로직스 차시 뒷면 (외부 전원 공급이 필요하지 않습니다) 에서 전력을 얻습니다.
- 터미널 인터페이스: 2 x RJ45 포트 (모드버스 TCP/IP 통신) 및 모드버스 RTU를 위한 선택용 터미널 블록 (모델 변종에 따라 RS-232/RS-485을 통해)
- 지원된 프로토콜:
- 모드버스 TCP/IP (클라이언트 및 서버 모드)
- 모드버스 RTU (서열 인터페이스가 장착된 경우 마스터 및 슬래브 모드)
- 데이터 전송 속도:
- 이더넷 (Modbus TCP/IP): 최대 100 Mbps (자동 감지 10/100 Base-T)
- 시리즈 (Modbus RTU): 최대 115.2kbps (구성 가능한 바드 속도, 패리티 및 스톱 비트)
- 데이터 용량: ControlLogix와 Modbus 장치 사이의 데이터 매핑을 위해 최대 4,000개의 입력 레지스터와 4,000개의 출력 레지스터를 지원합니다.
- 연결 제한: 최대 32개의 동시에 Modbus TCP/IP 클라이언트 연결 (다양한 Modbus 서버와의 통신)
- 작동 온도: 0°C ~ 60°C (32°F ~ 140°F)
- 저장 온도: -40°C ~ 85°C (-40°F ~ 185°F)
- 상대 습도: 5% ~ 95% (비밀화)
- 격리: 이더넷 포트와 백플라인 사이의 1500 V DC; 250 V DC는 시리즈 포트 (이용될 경우) 와 백플라인 사이의 DC
- 인증서: UL 508 (산업 제어 장비), CSA C22.2 No. 14-15, CE (EN 61000-6-2, EN 61000-6-4), ATEX 구역 2/22 (위험 지역 변종)
- 두 가지 역할 을 수행 할 수 있는 유연성: 다양한 네트워크 아키텍처에 적응하여 모드버스 마스터/클라이언트 및 슬레이브/서버로 작용합니다.
- 원활한 차체 통합: 모듈과 PLC 사이의 외부 배선 필요성을 제거하여 차시 뒷판을 통해 ControlLogix 프로세서와 통신합니다.
- 구성 가능한 데이터 매핑: 사용자가 특정 응용 프로그램 데이터 요구 사항에 맞추기 위해 사용자 지정 레지스터 지도를 정의 할 수 있습니다.
- 진단 도구: 내장 상태 LED (전력, 배경 통신, 이더넷 활동) 및 소프트웨어 기반 진단 네트워크 문제 해결.
- 퇴직 지원: 중요한 응용 프로그램에서 중단되지 않는 통신을 보장하는 ControlLogix 리던던트 차시 설정과 호환됩니다.
산업 자동화 시스템에 이상적입니다. 예를 들어 Modbus 통신과 ControlLogix PLC를 필요로합니다.
- 제조 라인에서 Modbus RTU 센서 (예: 온도, 압력 센서) 와 데이터 교환
- 중앙 집중식 모니터링을 위해 Modbus TCP/IP SCADA 시스템과 ControlLogix의 통합
- 모드버스를 지원하는 변주 주파수 드라이브 (VFD) 또는 HVAC 시스템의 모터 컨트롤러와의 통신
- ControlLogix와 석유 및 가스, 물/폐기물, 또는 식품 가공 산업의 제3자 산업 장치 (예를 들어, 미터, 액추에이터) 사이의 데이터 전송
