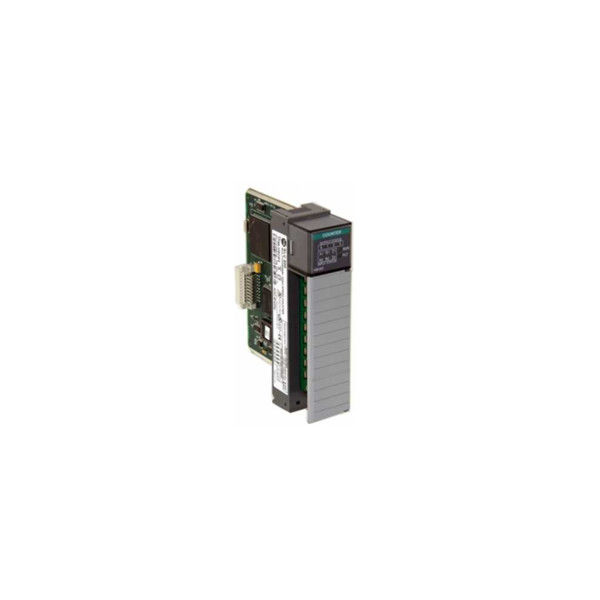

다중 채널 Allen Bradley 1746-HSCE2 SLC 500 입력 모듈 고속 카운터

Allen Bradley 1746-HSCE2 SLC 500 입력 모듈 다중 채널 고속 카운터

1746-HSCE2

1756-HSCE2는 다중 채널 고속 카운터 모듈입니다.이 모듈은 카운트, 합산, 위치 모니터링 및 기타 고속 애플리케이션의 특정 목적에 사용되는 지능형 모듈입니다.이 모듈은 입력 전압 범위가 4.2VDC~12VDC 및 10VDC~30VDC인 ±A1, ±B1, ±Z1, ±A2, ±B2 및 ±Z2와 함께 제공됩니다.또한 4개의 가상 및 4개의 실제 5-30 VDC 소싱 출력으로 구성된 8개의 출력이 제공됩니다.

이 모듈의 입력 채널은 최소 펄스 폭이 475ns이고 최소 펄스 분리가 200ns이고 최대 입력 주파수가 1MHz인 신호를 받아들입니다.이 모듈은 백플레인 절연이 1000V이고 채널 대 출력 절연이 500V입니다.모듈의 각 채널은 5VDC에서 작동할 때 4.2V dc ~ 12V dc, 24VDC에서 작동할 때 10V dc ~ 30V dc의 입력 전압 범위를 가집니다.

모듈의 출력 사양에는 채널당 최대 온 상태 출력 전류가 1.0A인 5-30VDC의 출력 전압 범위가 포함됩니다.모듈당 온 상태 전류는 40°C에서 2.0A, 60°C에서 1.5A입니다.최대 온 상태 전압 강하는 0.5V이고 최대 오프 상태 누설 전류는 100µA입니다.1746-HSCES는 백플레인 절연이 1000V이고 출력 대 입력 절연이 500V입니다.

이 모듈은 양방향에서 카운트를 수행하도록 구성할 수 있습니다.최대 4개의 펄스 카운터 또는 2개의 구적 카운터를 지원합니다.각 모듈 카운터는 선형 또는 링 카운터로 구성된 +/- 8,388,607까지 카운트할 수 있습니다.이 카운터 모듈에는 신호를 처리하는 전용 프로세서가 있습니다.전체 SLC 500 시스템에서 사용할 수 있으며 1747-ASB SLC 원격 I/O 어댑터(RIO) 모듈을 RIO 구성요소로 사용할 수 있습니다.
