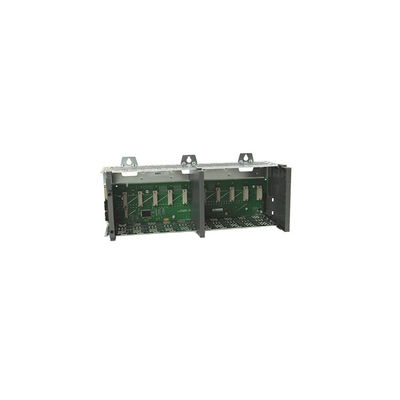

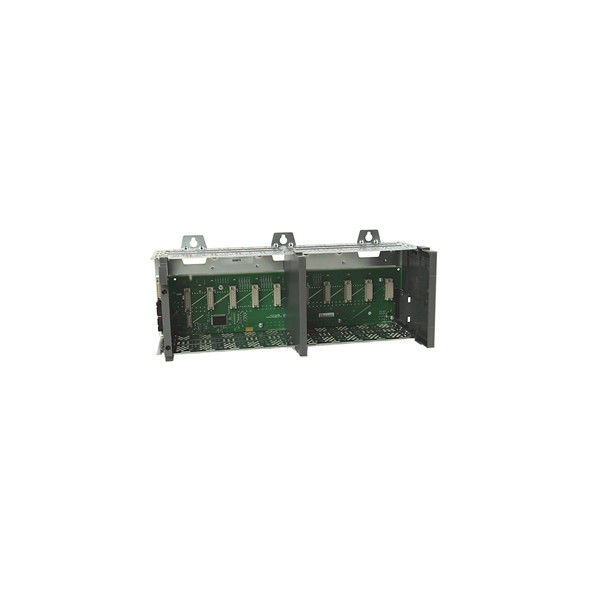

SLC 500 I/O 섀시 Allen Bradley PLC 1746-A10, 슬롯 10개 측정

10개의 슬롯이 있는 Allen-Bradley 1746-A10 SLC 500 섀시는 6.73 X 15.34 X 5.71인치를 측정합니다.

1746-A10

1746-A10은 SLC 500 Modular Programmable Logic Controllers(PLC) 플랫폼과 함께 사용되는 Allen-Bradley 제조 섀시입니다.

이 하드웨어는 연결된 모듈에 백플레인 전원을 분배하기 위해 전자 회로와 상호 연결 슬롯을 호스팅합니다.전원 공급 장치를 제외하고 최대 10개의 SLC 500 모듈을 수용할 수 있습니다.전원 공급 장치에는 하드웨어의 가장 왼쪽 부분에 별도의 부착 슬롯이 있습니다.SLC 500 전원 공급 장치만 이 하드웨어와 함께 사용할 수 있습니다.

1746-A10과 같은 SLC 500 섀시는 1746-C9 및 1746-C7 확장 케이블을 사용하여 섀시를 연결하거나 확장할 수 있습니다.최대 30개의 SLC 500 모듈을 포함하는 최대 3개의 SLC 섀시를 연결할 수 있습니다.각 섀시에는 개별 전원 공급 장치가 있습니다.

섀시를 설치할 때 상단 및 하단 공간 모두에 15.3cm 또는 6.0인치의 장착 여유 공간을, 10.2cm 또는 4.0인치의 측면 여유 공간을 제공하십시오.다른 SLC 섀시 옆에 설치하는 경우 7.7cm ~ 10.2cm 또는 3.0 ~ 4.0인치 간격을 유지하십시오.

섀시를 설치할 때 M4 또는 M5 나사와 별 모양 와셔를 사용하십시오.섀시를 밀고 나사를 조여 섀시를 장착 위치에 고정합니다.각 섀시는 접지 막대 또는 적절하게 설계된 중앙 접지를 사용하여 적절하게 접지해야 합니다.
