24V Allen Bradley PLC 1734-OB4 POINT I/O 디지털 DC 소싱 출력 모듈

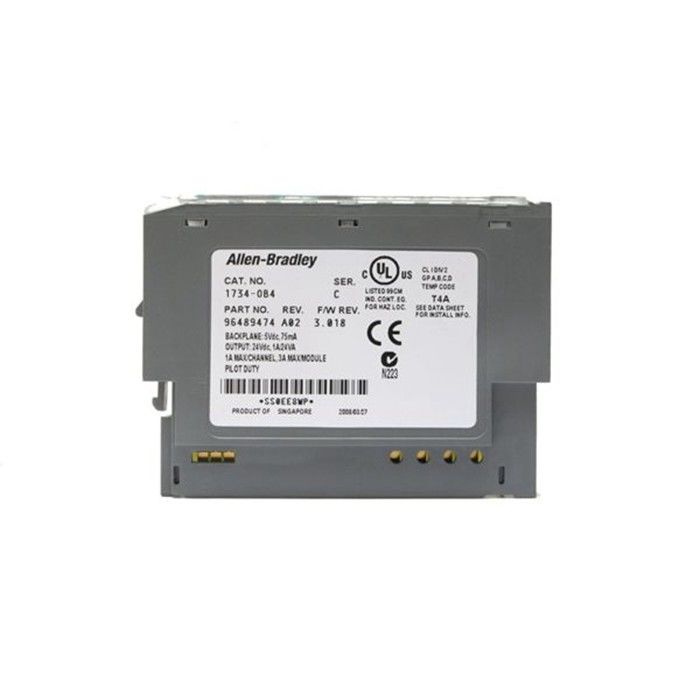

Allen-Bradley 1734-OB4 POINT I/O 디지털 24V DC 소싱 출력 모듈

1734-OB4

1734-OB4는 로크웰 오토메이션에서 제조한 POINT IO 제품군에 속하는 프로그래밍 가능한 논리 컨트롤러(PLC) 모듈입니다.이 모듈은 파일럿 램프, 솔레노이드 작동 장치, 릴레이, 버저, 혼, 사이렌, 신호 표시기 및 기타 구성 요소와 같은 전기 부하 및 액추에이터에 전원을 공급하거나 작동시키는 데 사용되는 POINT IO 24VDC 이산 출력 모듈입니다.
이 모듈은 4개의 24VDC 소싱 모듈로 구성됩니다.또한 각 채널의 활동을 나타내는 데 사용되는 각 채널 전용 상태 표시기 4개가 있습니다.또한 모듈 및 네트워크 상태 피드백을 제공하기 위한 2개의 녹색 또는 빨간색 상태 표시기가 있습니다.
이 모듈에 필요한 배선 베이스 어셈블리는 1734-TB 또는 1734-TBS입니다.POINT IO 통신 어댑터를 포함한 이러한 어셈블리 없이는 모듈을 작동할 수 없습니다.CompactLogix 및 ControlLogix 컨트롤러 플랫폼과 함께 사용할 수 있습니다.
이 Discrete Output 모듈의 레지스터 크기는 1바이트입니다.채널 0, 1, 2 및 3은 각각 비트 0, 1, 2 및 3에 할당됩니다.비트 4, 5, 6 및 7과 같은 나머지 비트는 사용되지 않습니다.이 출력 레지스터는 주 컨트롤러의 레지스터 테이블에서 액세스할 수 있습니다.
Allen-Bradley 1734-OB4는 4개의 비절연 소싱 출력 채널이 있는 POINT IO 모듈입니다.공칭 전압은 24볼트 DC이고 온 상태 전압 범위는 10~28.8볼트 DC입니다.최대 ON 상태 전압 강하는 0.2V DC입니다.채널당 최소 ON 상태 전류는 1.0mA이고 OFF 상태 전압 피크는 28.8V DC입니다.출력 전류 정격은 모듈당 최대 3.0A를 초과하지 않는 출력당 1.0A입니다.1734-OB4에는 출력 상태를 나타내는 노란색 4개와 모듈 및 네트워크 상태를 나타내는 녹색/빨간색 2개 등 다양한 표시등이 함께 제공됩니다.모델의 터미널 베이스 나사 토크 질량은 0.8Nm(인치당 7파운드)입니다. 전원 손실은 1.2W에서 28.8V DC이고 열 손실은 28.8V DC 및 4.1BTU/시간에서 가장 큽니다.
