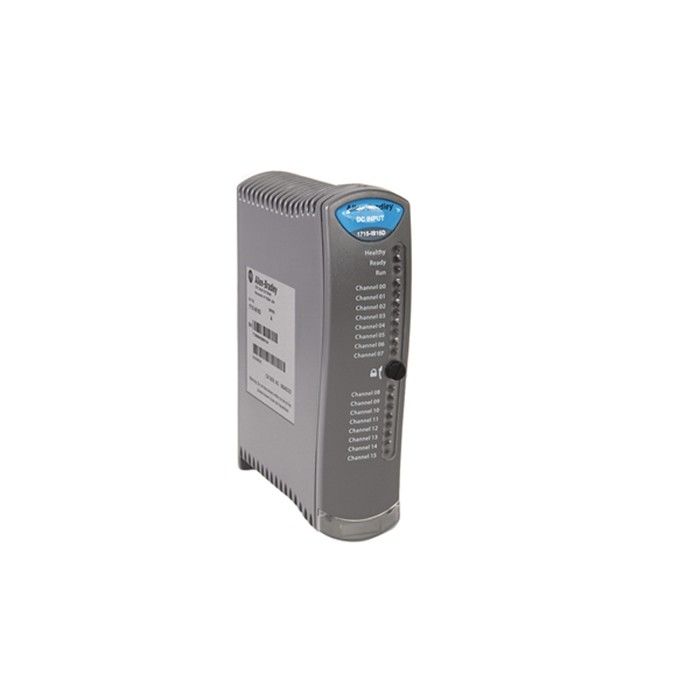

개별 Allen Bradley PLC 입력 모듈 1715-IB16D 중복 I/O

1715-IB16D

Allen-Bradley 1715-IB16D는 중복 I/O 시스템의 일부입니다.이 모듈은 중요한 애플리케이션에서 주로 활용되는 16채널 개별 입력 모듈로, 시스템 가용성을 높이고 다운타임을 줄입니다.1715-IB16D는 260mA의 공칭 입력 전류와 함께 24VDC의 공칭 입력 전압으로 18-32VDC의 입력 신호 전압 범위를 허용합니다.이 모듈의 최대 슬루율은 3600V/s이고 최대 변환 시간은 1/(애플리케이션 스캔 시간 + 10ms)Hz입니다.신호 배선의 경우 권장 전선 크기는 0.33-1.5mm2 또는 22-16AWG, 최소 절연 등급이 85°C(185°F) 이상인 단선 또는 연선 구리선입니다.1715-IB16D와 함께 사용할 수 있는 퓨즈 유형은 125V, 50mA, 유형 T 퓨즈입니다.1757-IB16D의 작동 온도는 -25…70 °C(-13…158 °F)입니다.-40…85 °C(-40…185 °F)의 비작동 온도;70 °C (158 °F)의 최대 주변 공기 온도와 10-95%의 상대 습도 요구 사항, 비응축.개방형 외함이 있으며 DIN 레일에 설치된 경우 25g, 패널 장착된 경우 30g의 진동 및 충격에서 2g(10…500Hz)을 초과하지 않는 외함 내부에 설치해야 합니다.이 모듈은 cULus, CE, C-Tick, Ex, IECEx, KC 및 기능 안전과 같은 다양한 표준화 및 인증 기관의 인증을 받았습니다.이 모듈은 절연 전압 정격이 50V(연속)인 기본 절연 유형을 가집니다.격리는 백플레인에 대한 I/O 포트 사이에 있습니다.이 모듈의 무게는 360g, 12.70oz이고 크기는 166 x 42 x 118mm(6.5 x 1.625 x 4.625인치)입니다.

Allen-Bradley 1715-IB16D는 Allen-Bradley 1715 중복 I/O 시스템의 일부인 16채널 디지털 입력 모듈입니다.1715-IB16D의 기능에는 독립적인 갈바닉 절연 입력 채널, 통합 진단 테스트 및 감시 기능, 구성 요소의 온라인 제거 및 교체 옵션(이중 모드에서는 신호가 중단되지 않음)이 포함됩니다.1715-IB16D가 1715-TASIB16D 심플렉스 종단 어셈블리와 함께 사용되는 경우 비절연입니다.

1715-IB16D의 백플레인 전력 요구 사항은 18~32V DC에서 260mA입니다.최대 슬루율은 3600 Volts/s입니다.최대 변환 속도는 1/(응용 프로그램 스캔 시간 + 10밀리초) Hertz입니다.절연 전압은 50볼트(연속)입니다.이 모듈은 60초 동안 500볼트에서 유형 테스트를 거쳤습니다.시스템의 전력 손실은 최대 4와트이고 필드 루프의 경우 루프당 최대 0.2와트입니다.1715-IB16D의 대략적인 무게는 360g입니다.1715-IB16D의 크기는 166 x 42 x 118mm입니다.1715-IB16D와 함께 사용하려면 섭씨 85도 이상 정격의 단선 또는 연선 구리선(22 ~ 16 AWG)을 사용하는 것이 좋습니다.1715-IB16D의 작동 온도 및 상대 습도 범위는 각각 섭씨 -25~70도 및 10~95%입니다.주변 공기의 최대 온도는 섭씨 70도여야 합니다.보관 온도 범위는 섭씨 -40도에서 85도 사이입니다.작동 충격 등급은 DIN 레일 장착의 경우 25g이고 패널 장착의 경우 30g입니다.
