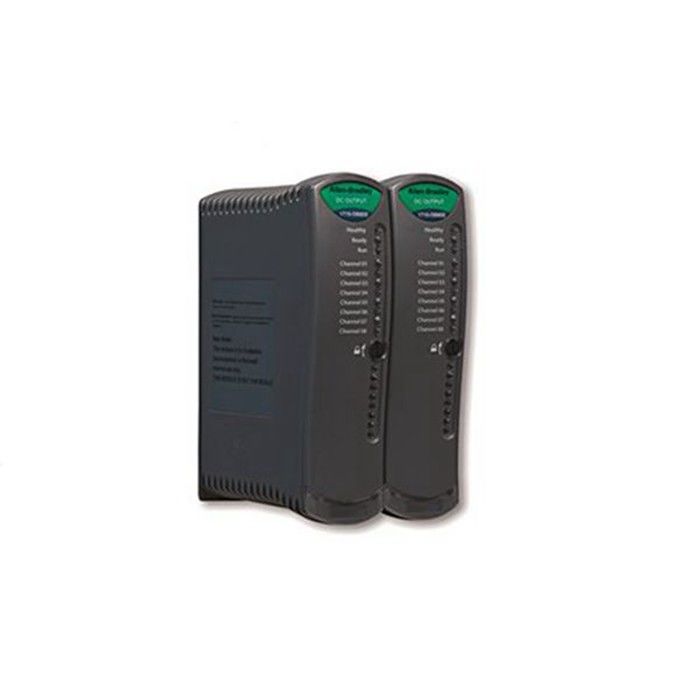

1715-OF8I Allen Bradley 아날로그 출력 모듈 부품 중복 I/O 시스템

Allen-Bradley의 중복 I/O 시스템의 1715-OF8I 아날로그 출력 모듈 부분

1715-OF8I

Allen-Bradley 1715-OF8I는 Allen-Bradley의 Redundant I/O 시스템의 아날로그 출력 모듈입니다.이 모듈은 제어 밸브, 댐퍼, 루버, 포지셔너 및 가변 주파수 드라이브(VFD)와 같은 변조 장치를 구동하는 데 사용할 수 있는 4-20mA 표준 신호를 제공하는 8개의 전류 출력 채널을 갖추고 있습니다.또한 데이터 로거, 패널 미터 및 단일 루프 컨트롤러의 추가 통합 또는 재처리를 위한 신호 재전송에 사용될 수 있습니다.1715-OF8I는 컨트롤러 수준에서 I/O 수준에 이르기까지 높은 수준의 중요도와 고가용성이 있는 애플리케이션에서 사용하기 위한 것입니다.이 모듈에는 모듈형 어셈블리가 있으며 별도의 터미네이션 모듈과 베이스 모듈, 특히 1715-TADOF8 또는 1715-A310 모듈 베이스와 1715-TASOF8을 각각 사용해야 합니다.1715-OF8I에는 데이터 입력 값 최하위 비트(제어)가 0.98 ΩA이고 데이터 출력 값 최하위 비트(모니터) 3.9 ΩA가 있습니다.각 채널은 40ºC(104ºF)의 환경에서 1년 동안 작동한 후 0.30% + 10?A의 측정 오류를 나타냅니다.2년 운영 후 0.35% + 10 ?A, 5년 운영 후 0.44% + 10 ?A.º C당 (0.01% + 0.1 ?A)의 온도 드리프트가 있습니다. 이 모듈에는 각 채널의 통전 상태를 나타내는 개별 채널 LED 표시기뿐만 아니라 정상, 준비 및 실행을 포함하는 LED 상태 표시기가 함께 제공됩니다.모듈의 작동 전압 범위는 백플레인 전류 소비량이 260mA인 18-32VDC입니다.또한 3.6W의 최대 전력 손실과 0.64W의 필드 루프 전력 손실이 있습니다.

1715-OF8I는 중복 I/O 모듈이며 Rockwell Automation의 사업부인 Allen-Bradley에서 제조합니다.1715-OF8I는 Allen-Bradley의 중복 I/O 모듈 1715 시리즈로 분류됩니다.1715-OF8I의 무게는 340g이며 배송 치수는 166 x 42 x 118mm입니다.1715-OF8I는 18~32V DC에서 백플레인 전류가 260mA인 8채널 모듈로 제공됩니다.1715-OF8I의 신호 전류 범위는 4~20mA이며 50볼트의 연속 절연 전압과 함께 제공됩니다.1715-OF8I의 기본 절연 유형은 백플레인에 대한 I/O 포트입니다.이 모듈은 개별 I/O 포트 사이에 50볼트의 절연이 제공됩니다.1715-OF8I는 60초 동안 500볼트 AC에서 형식 테스트를 거쳤으며 정격 전력은 2와트 미만입니다.

1715-OF8I 중복 I/O 모듈은 최대 3.6W의 전력 손실과 18~32V DC의 작동 전압을 제공합니다.1715-OF8I는 8포인트 절연 아날로그 출력 모듈로 기능하며 22~16AWG 전선 크기와 함께 제공됩니다.1715-OF8I의 배선 스타일은 차폐 전선 유형입니다.1715-OF8I는 상태 모니터 모듈 역할을 하는 디스플레이 모듈과 함께 제공됩니다.1715-OF8I용 연결 케이블은 22~16AWG 단선 또는 연선 구리선입니다.1715-OF8I의 장착 유형은 DIN 레일 장착 유형입니다.1715-OF8I의 작동 환경은 화씨 13~158도이고 상대 비응축 습도 범위는 5~95%입니다.
